Спецификация

BLD-775-14BF
Скачать спецификацию:
BLD-775-14BF.pdf
Одночастотный полупроводниковый лазерный модуль с ВБР резонатором для связи и оптических измерений. Модуль в корпусе Butterfly содержит фотодиод обратной связи и термоэлектрический охладитель (ТЭМО). Излучение выходит из одномодового волокна (или из волокна с сохранением поляризации) длиной 0,5 - 0,9 м. Оконцован коннектором FC/APC.

Основные характеристики:
Параметр Символ Условие Мин. Тип. Макс. Ед. изм.
Максимальная оптическая мощность Pf CW 10 мВт
Максимальная импульсная оптическая мощность Pfp Имп., τ=10мкс, S=100 20 мВт
Пороговый ток Ith 30 40 70 мА
Рабочий ток If Pf 100 150 мА
Импульсный рабочий ток Ifp Pfp, τ=10мкс, S=100 200 мА
Рабочее напряжение Vf Pf 2.5 В

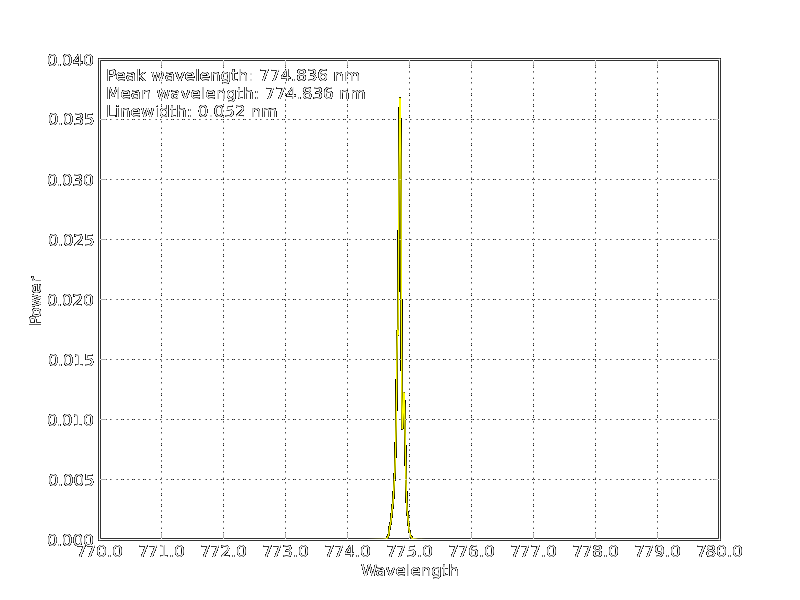

Центральная длина волны λc Pf 774 775 776 нм
Спектральная ширина Δλc Pf 1 МГц
Подавление боковой моды SMSR 30 дБ
Диапазон плавной перестройки Δf 1 ГГц
Скорость токовой перестройки Δλ/ΔI 0.001 нм/мА
Скорость температурной перестройки Δλ/ΔT 0.08 нм/°C
Фототок фотодиода Im Pf 20 500 мкА
Темновой ток фотодиода Id Vrd=5В 0.1 мкА
Ток ТЭМО It It 1.4 А
Напряжение ТЭМО Vt TC=70°C 2.7 В
Термосопротивление R0 T=25°С, B=3900±100K 9.5 10 10.5 кОм
Коэффициент экстинкции (PM волокно) Xp Pf 20 дБ

Чертеж и схема включения:
Butterfly тип 1 (По умолчанию): Butterfly тип 2:
№ Параметр № Параметр № Параметр № Параметр
1 ТЭМО анод + 8 Нет соединения 1 Терморезистор 8 Корпус
2 Терморезистор 9 Нет соединения 2 Терморезистор 9 Корпус
3 ФД анод - 10 ЛД анод + 3 ЛД DC катод - 10 Корпус
4 ФД катод + 11 ЛД катод - 4 ФД анод - 11 ЛД анод +
5 Терморезистор 12 Нет соединения 5 ФД катод + 12 ЛД RF катод -
6 Нет соединения 13 Корпус 6 ТЭМО анод + 13 ЛД анод +
7 Нет соединения 14 ТЭМО катод - 7 ТЭМО катод - 14 Нет соединения
