Спецификация

TLD-685-14BF
Скачать спецификацию:
TLD-685-14BF.pdf
Узкополосный полупроводниковый лазерный модуль с ВБР резонатором с возможностью перестройкой длины волны на 0,5 - 1 нм. Модуль в корпусе Butterfly содержит фотодиод обратной связи и термоэлектрический охладитель (ТЭМО). Излучение выходит из одномодового волокна (или из волокна с сохранением поляризации) длиной 0,5 - 0,9 м. Оконцован коннектором FC/APC.

Основные характеристики:
Параметр Символ Условие Мин. Тип. Макс. Ед. изм.
Максимальная оптическая мощность Pf CW 10 15 мВт
Пороговый ток Ith 25 35 50 мА
Рабочий ток If Pf 100 130 мА
Рабочее напряжение Vf Pf 2.5 3 В

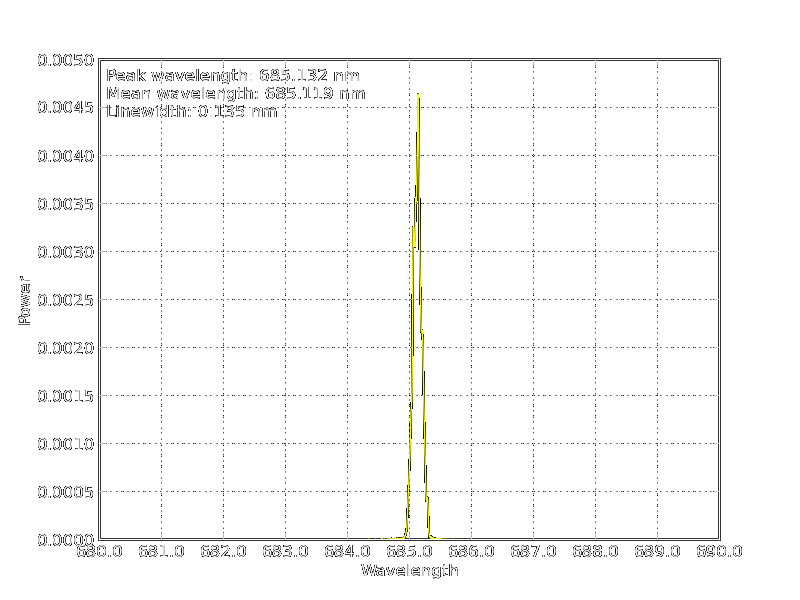

Центральная длина волны λc Pf 684 685 686 нм
Спектральная ширина Δλc Pf 1 МГц
Диапазон перестройки пьезоэлементом Δfp 0.5 нм
Подавление боковой моды SMSR 30 дБ
Напряжение на пьезоэлементе Vp -10 150 В
Диапазон плавной перестройки Δf 1 ГГц
Скорость токовой перестройки Δλ/ΔI 0.001 нм/мА
Скорость температурной перестройки Δλ/ΔT 0.08 нм/°C
Фототок фотодиода Im Pf 20 500 мкА
Темновой ток фотодиода Id Vrd=5В 0.1 мкА
Ток ТЭМО It It 1.4 А
Напряжение ТЭМО Vt TC=70°C 2.7 В
Термосопротивление R0 T=25°С, B=3900±100K 9.5 10 10.5 кОм
Коэффициент экстинкции (PM волокно) Xp Pf 20 дБ

Чертеж и схема включения:
Butterfly TLD:
№ Параметр № Параметр
1 ТЭМО анод + 8 Пьезоэлемент -
2 Терморезистор 9 Нет соединения
3 ФД анод - 10 ЛД анод +
4 ФД катод + 11 ЛД катод -
5 Терморезистор 12 Нет соединения
6 Нет соединения 13 Корпус
7 Пьезоэлемент + 14 ТЭМО катод -
