Спецификация

TLD-660-14BF
Скачать спецификацию:
TLD-660-14BF.pdf
Узкополосный полупроводниковый лазерный модуль с ВБР резонатором с возможностью перестройкой длины волны на 0,5 - 1 нм. Модуль в корпусе Butterfly содержит фотодиод обратной связи и термоэлектрический охладитель (ТЭМО). Излучение выходит из одномодового волокна (или из волокна с сохранением поляризации) длиной 0,5 - 0,9 м. Оконцован коннектором FC/APC.

Основные характеристики:
Параметр Символ Условие Мин. Тип. Макс. Ед. изм.
Максимальная оптическая мощность Pf CW 25 30 мВт
Пороговый ток Ith 50 60 80 мА
Рабочий ток If Pf 120 150 мА
Рабочее напряжение Vf Pf 2.5 3 В

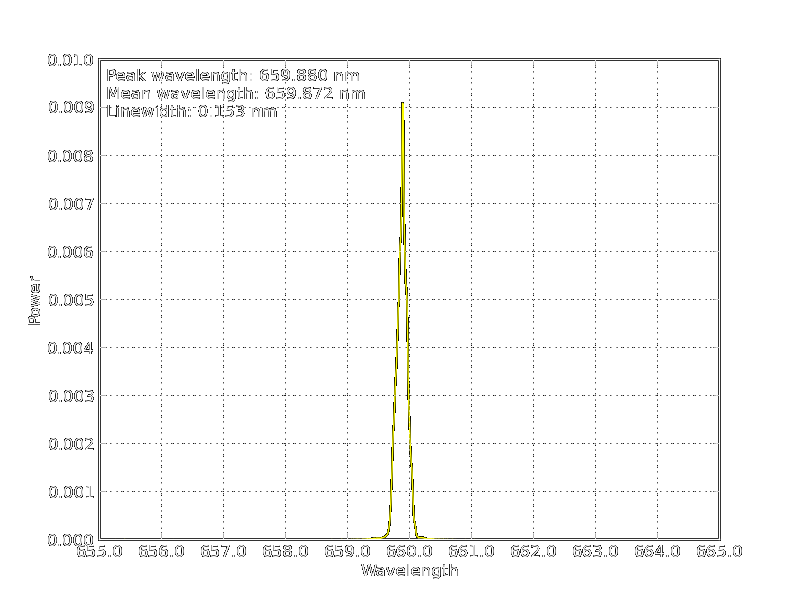

Центральная длина волны λc Pf 658 659 660 нм
Диапазон перестройки пьезоэлементом Δfp 0.5 нм
Спектральная ширина Δλc Pf 1 МГц
Напряжение на пьезоэлементе Vp -10 150 В
Подавление боковой моды SMSR 30 дБ
Диапазон плавной перестройки Δf 1 ГГц
Скорость токовой перестройки Δλ/ΔI 0.001 нм/мА
Скорость температурной перестройки Δλ/ΔT 0.08 нм/°C
Фототок фотодиода Im Pf 20 500 мкА
Темновой ток фотодиода Id Vrd=5В 0.1 мкА
Ток ТЭМО It It 1.4 А
Напряжение ТЭМО Vt TC=70°C 2.7 В
Термосопротивление R0 T=25°С, B=3900±100K 9.5 10 10.5 кОм
Коэффициент экстинкции (PM волокно) Xp Pf 20 дБ

Чертеж и схема включения:
Butterfly TLD:
№ Параметр № Параметр
1 ТЭМО анод + 8 Пьезоэлемент -
2 Терморезистор 9 Нет соединения
3 ФД анод - 10 ЛД анод +
4 ФД катод + 11 ЛД катод -
5 Терморезистор 12 Нет соединения
6 Нет соединения 13 Корпус
7 Пьезоэлемент + 14 ТЭМО катод -
