FPL-1310-14DL
Скачать спецификацию:
FPL-1310-14DL.pdf
FPL-1310-14DL.pdf
Одномодовый полупроводниковый лазерный модуль с резонатором Фабри-Перо для связи и оптических измерений. Модуль в корпусе 14pinDIL содержит фотодиод обратной связи и термоэлектрический охладитель (ТЭМО). Излучение выходит из одномодового волокна (или из волокна с сохранением поляризации) длиной 0,5 - 0,9 м. Оконцован коннектором FC/PC.
Основные характеристики:
Параметр | Символ | Условие | Мин. | Тип. | Макс. | Ед. изм. |
---|---|---|---|---|---|---|
Максимальная оптическая мощность | Pf | CW | 10 | мВт | ||
Максимальная импульсная оптическая мощность | Pfp | Имп., τ=10мкс, S=100 | 20 | мВт | ||
Пороговый ток | Ith | 5 | 15 | мА | ||
Рабочий ток | If | Pf | 50 | 70 | мА | |
Импульсный рабочий ток | Ifp | Pfp, τ=10мкс, S=100 | 150 | мА | ||
Рабочее напряжение | Vf | Pf | 2.5 | В | ||

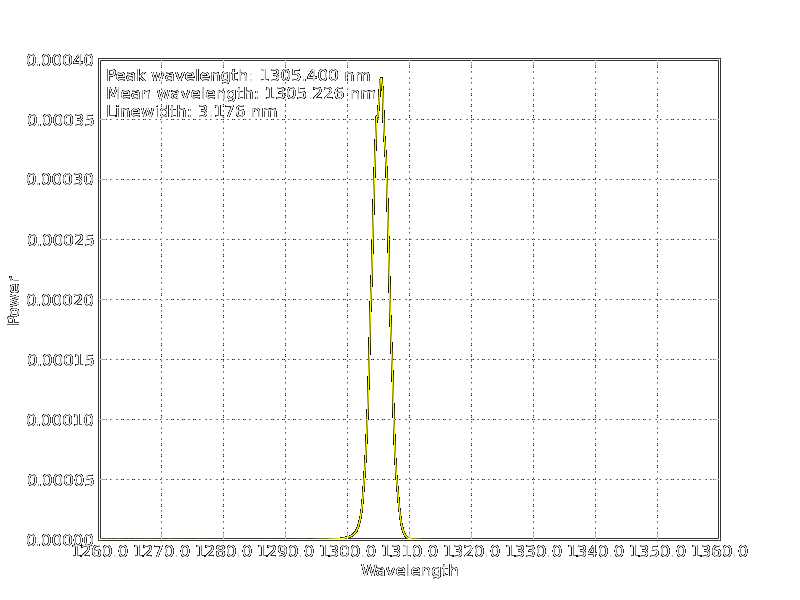

Центральная длина волны | λc | Pf | 1300 | 1305 | 1315 | нм |
Спектральная ширина | Δλc | Pf | 1 | 3 | нм | |
Фототок фотодиода | Im | Pf | 20 | 500 | мкА | |
Темновой ток фотодиода | Id | Vrd=5В | 0.1 | мкА | ||
Ток ТЭМО | It | It | 1.4 | А | ||
Напряжение ТЭМО | Vt | TC=70°C | 2.7 | В | ||
Термосопротивление | R0 | T=25°С, B=3900±100K | 9.5 | 10 | 10.5 | кОм |
Коэффициент экстинкции (PM волокно) | Xp | Pf | 20 | дБ |
Чертеж и схема включения:
14pinDIL: | |||
---|---|---|---|
№ | Параметр | № | Параметр |
1 | ТЭМО анод + | 8 | ФД анод - |
2 | Нет соединения | 9 | ЛД катод - |
3 | Нет соединения | 10 | Нет соединения |
4 | Нет соединения | 11 | Терморезистор |
5 | ЛД анод + | 12 | Терморезистор |
6 | Нет соединения | 13 | Нет соединения |
7 | ФД катод + | 14 | ТЭМО катод - |
