Спецификация

DFB-1550-14DL

Одночастотный полупроводниковый лазерный модуль с распределенной обратной связью для связи и оптических измерений. Модуль в корпусе 14pinDIL содержит фотодиод обратной связи и термоэлектрический охладитель (ТЭМО). Излучение выходит из одномодового волокна (или из волокна с сохранением поляризации) длиной 0,5 - 0,9 м. Оконцован коннектором FC/APC.

Основные характеристики:
Параметр Символ Условие Мин. Тип. Макс. Ед. изм.
Максимальная оптическая мощность Pf CW 5 10 мВт
Максимальная импульсная оптическая мощность Pfp Имп., τ=10мкс, S=100 15 мВт
Пороговый ток Ith 5 10 15 мА
Рабочий ток If Pf 40 70 мА
Импульсный рабочий ток Ifp Pfp, τ=10мкс, S=100 120 мА
Рабочее напряжение Vf Pf 2.5 В

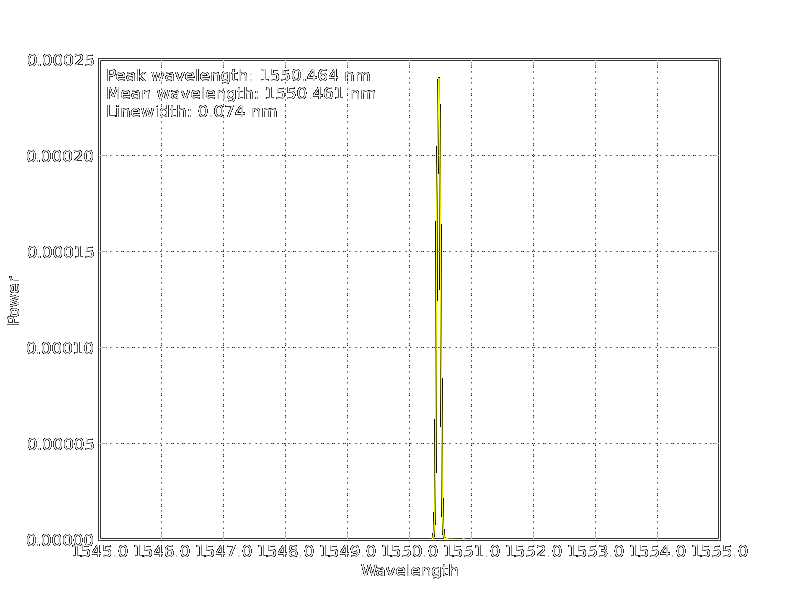

Центральная длина волны λc Pf 1545 1550 1555 нм
Спектральная ширина Δλc Pf 5 10 МГц
Подавление боковой моды SMSR 35 40 дБ
Диапазон плавной перестройки Δf 2 нм
Скорость токовой перестройки Δλ/ΔI 0.002 нм/мА
Скорость температурной перестройки Δλ/ΔT 0.09 нм/°C
Фототок фотодиода Im Pf 20 500 мкА
Темновой ток фотодиода Id Vrd=5В 0.1 мкА
Ток ТЭМО It It 1.4 А
Напряжение ТЭМО Vt TC=70°C 2.7 В
Термосопротивление R0 T=25°С, B=3900±100K 9.5 10 10.5 кОм
Коэффициент экстинкции (PM волокно) Xp Pf 20 дБ

Чертеж и схема включения:
14pinDIL:
Параметр Параметр
1 ТЭМО анод + 8 ФД анод -
2 Нет соединения 9 ЛД катод -
3 Нет соединения 10 Нет соединения
4 Нет соединения 11 Терморезистор
5 ЛД анод + 12 Терморезистор
6 Нет соединения 13 Нет соединения
7 ФД катод + 14 ТЭМО катод -
