DFB-1310-14BF
Скачать спецификацию:
DFB-1310-14BF.pdf
DFB-1310-14BF.pdf
Одночастотный полупроводниковый лазерный модуль с распределенной обратной связью для связи и оптических измерений. Модуль в корпусе Butterfly содержит фотодиод обратной связи и термоэлектрический охладитель (ТЭМО). Излучение выходит из одномодового волокна (или из волокна с сохранением поляризации) длиной 0,5 - 0,9 м. Оконцован коннектором FC/APC.
Основные характеристики:
Параметр | Символ | Условие | Мин. | Тип. | Макс. | Ед. изм. |
---|---|---|---|---|---|---|
Максимальная оптическая мощность | Pf | CW | 5 | 10 | мВт | |
Максимальная импульсная оптическая мощность | Pfp | Имп., τ=10мкс, S=100 | 20 | мВт | ||
Пороговый ток | Ith | 5 | 10 | 15 | мА | |
Рабочий ток | If | Pf | 40 | 70 | мА | |
Импульсный рабочий ток | Ifp | Pfp, τ=10мкс, S=100 | 120 | мА | ||
Рабочее напряжение | Vf | Pf | 2.5 | В | ||

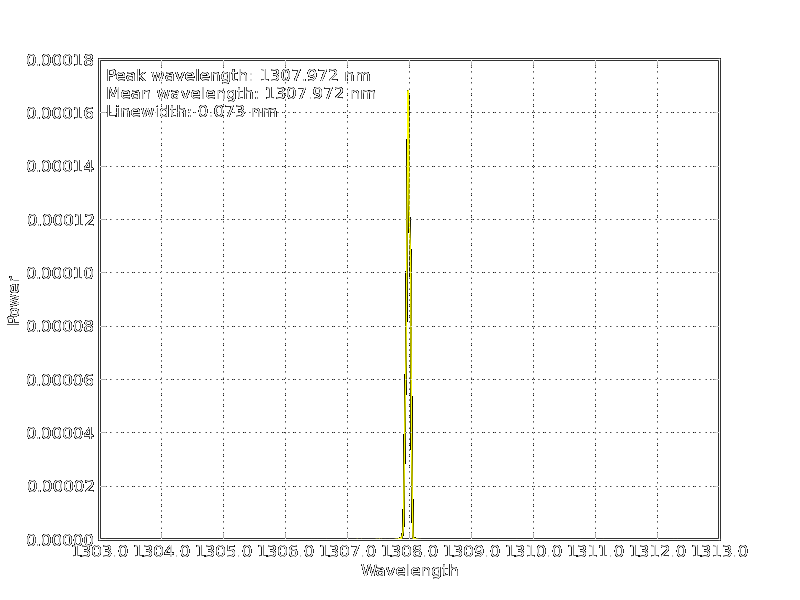

Центральная длина волны | λc | Pf | 1305 | 1310 | 1315 | нм |
Спектральная ширина | Δλc | Pf | 5 | 10 | МГц | |
Подавление боковой моды | SMSR | 35 | 40 | дБ | ||
Диапазон плавной перестройки | Δf | 2 | нм | |||
Скорость токовой перестройки | Δλ/ΔI | 0.002 | нм | |||
Скорость температурной перестройки | Δλ/ΔT | 0.09 | нм | |||
Фототок фотодиода | Im | Pf | 20 | 500 | мкА | |
Темновой ток фотодиода | Id | Vrd=5В | 0.1 | мкА | ||
Ток ТЭМО | It | It | 1.4 | А | ||
Напряжение ТЭМО | Vt | TC=70°C | 2.7 | В | ||
Термосопротивление | R0 | T=25°С, B=3900±100K | 9.5 | 10 | 10.5 | кОм |
Коэффициент экстинкции (PM волокно) | Xp | Pf | 20 | дБ |
Чертеж и схема включения:
Butterfly тип 1 (По умолчанию): | Butterfly тип 2: | ||||||
---|---|---|---|---|---|---|---|
№ | Параметр | № | Параметр | № | Параметр | № | Параметр |
1 | ТЭМО анод + | 8 | Нет соединения | 1 | Терморезистор | 8 | Корпус |
2 | Терморезистор | 9 | Нет соединения | 2 | Терморезистор | 9 | Корпус |
3 | ФД анод - | 10 | ЛД анод + | 3 | ЛД DC катод - | 10 | Корпус |
4 | ФД катод + | 11 | ЛД катод - | 4 | ФД анод - | 11 | ЛД анод + |
5 | Терморезистор | 12 | Нет соединения | 5 | ФД катод + | 12 | ЛД RF катод - |
6 | Нет соединения | 13 | Корпус | 6 | ТЭМО анод + | 13 | ЛД анод + |
7 | Нет соединения | 14 | ТЭМО катод - | 7 | ТЭМО катод - | 14 | Нет соединения |
